在医疗设备、工业控制和通信基站等场景中，电源模块需要应对宽压输入、严苛温度和隔离保护等多重挑战。海凌科电子推出的URF(E)_YMD-5WR3系列DC-DC隔离电源模块，以4:1超宽电压输入、5W输出功率和3000VDC隔离为特点，为各类高要求应用提供了可靠的供电选择。

一、产品概述

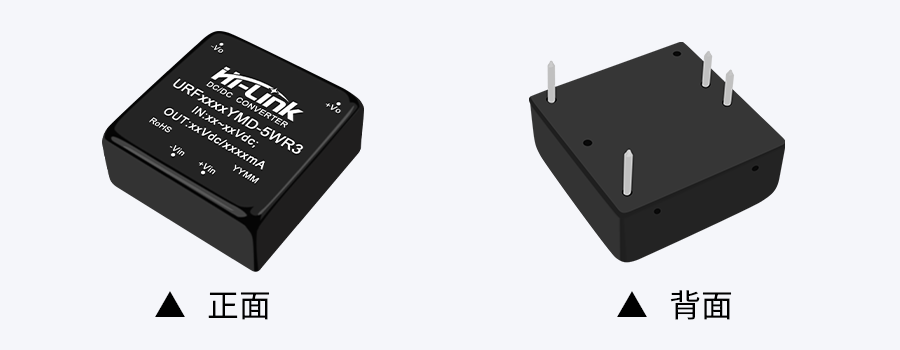

URF(E)_YMD-5WR3系列是海凌科电子面向工业级应用设计的DC-DC隔离稳压模块电源。该系列采用DIP封装，金属外壳，外形尺寸为25.4mm×25.4mm×11.0mm，引脚符合国际标准，可直接焊接在PCB板上。

产品覆盖24V、48V、110V三大标称输入电压系列，输入范围均为4:1宽压。其中24V系列支持9-36V输入，48V系列支持18-75V输入，110V系列支持40-160V输入。输出功率均为5W，提供单路和双路两种输出类型。单路输出涵盖3.3V、5V、12V、15V、24V等规格，双路输出提供±5V、±12V、±15V、±24V等规格，满足不同负载的供电需求。

该系列适用于输入电源电压波动较大、需要输入输出隔离、对输出电压稳定度有要求的场合。产品裸机满足CISPR32/EN55032 CLASS A，广泛应用于医疗、工控、电力、仪器仪表、通信、铁路等领域。

参考资料：URF(E)_YMD-5WR3系列技术手册

二、技术亮点

宽压输入范围： 全系列采用4:1宽压输入设计。24V系列输入范围9-36V，48V系列18-75V，110V系列40-160V。宽输入范围意味着模块能够适应电网电压波动较大的工业现场，也能兼容不同标准的直流母线电压。

高效率与低待机功耗： 转换效率典型值可达86%，有效降低功率损耗和发热。待机功耗典型值为0.3W，在需要长期待机或间歇工作的设备中，有助于降低整机能耗。

快速启动与多重保护： 启动时间典型值为300mS，设备上电后可快速进入工作状态。模块集成输入欠压保护、输出过压保护、过流保护和短路保护。输出短路时可持续保护并自恢复，故障排除后自动恢复正常工作，不损坏整机。

高隔离电压与宽温工作： 输入输出隔离电压为3000VDC，测试时间1分钟，漏电流小于1mA。绝缘电阻1000MΩ，隔离电容20pF。工作温度范围-40℃至+85℃，储存温度-40℃至+125℃，工作最大壳温+100℃，适应各类严苛环境。

金属外壳与低纹波： 采用铝合金外壳，具备良好的散热和屏蔽性能。输出纹波与噪声典型值为80mVp-p，最大120mVp-p，为精密负载提供纯净电源。

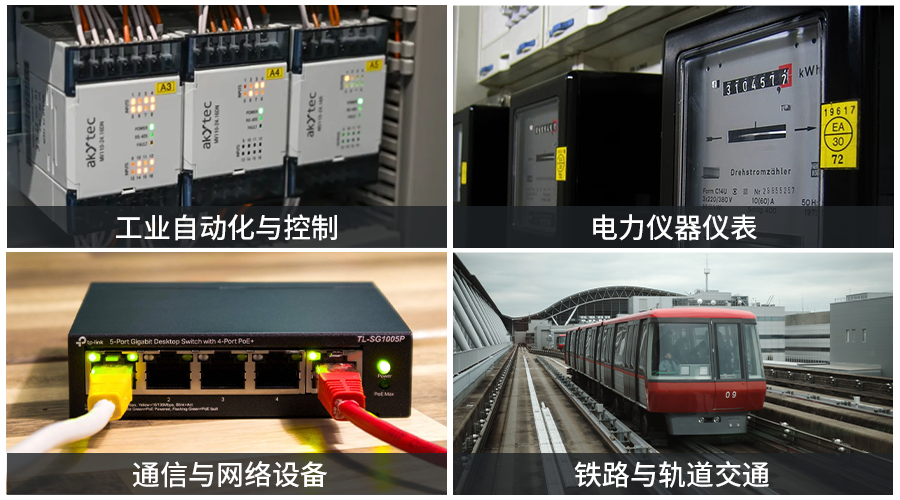

三、应用场景

工业自动化与控制：PLC扩展模块、工业传感器、伺服驱动器等设备分散在工厂各处，母线电压常有波动。4:1宽压输入确保在电压不稳时仍稳定输出，宽温设计适应车间、户外等恶劣环境。

电力仪器仪表：电能表、继保装置、电力监测终端等常年不间断运行，对电源模块的寿命和可靠性要求苛刻。5W功率满足多路供电需求，金属外壳适应变电站强电磁干扰环境。

通信与网络设备：小型基站、路由器、光纤收发器等设备空间紧凑，DIP封装便于自动化生产。宽压输入兼容不同供电系统，高转换效率降低散热压力。

铁路与轨道交通： 列车控制系统、信号设备需适应宽温、强振动和电压剧烈波动。110V输入系列覆盖铁路常用母线电压，3000VDC隔离保障系统安全。

四、总结

URF(E)_YMD-5WR3系列以4:1宽压输入、5W输出、3000VDC隔离和宽温工作为特点，在DIP封装内实现了工业级电源的可靠性与灵活性。它的单路和双路输出选项、多重保护机制和低纹波特性，使其能够适配医疗、工控、电力、通信、铁路等多个领域的供电需求。

随着工业设备和通信设备对电源模块宽压适应能力、隔离性能和长期可靠性的要求持续提升，这类工业级DC-DC模块的应用空间仍将保持稳定。海凌科URF(E)_YMD-5WR3系列，为高要求场景提供了一个务实、可靠的供电选择。
