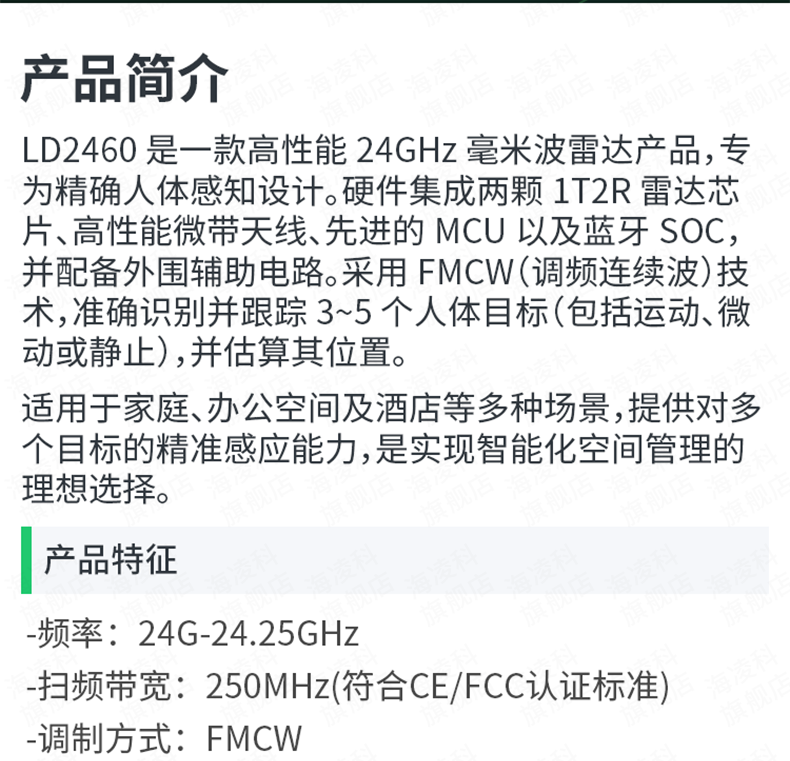

产品特征

-频率:24G-24.25GHz

-扫频带宽:250MHz(符合CE/FCC认证标准)

-调制方式:FMCW

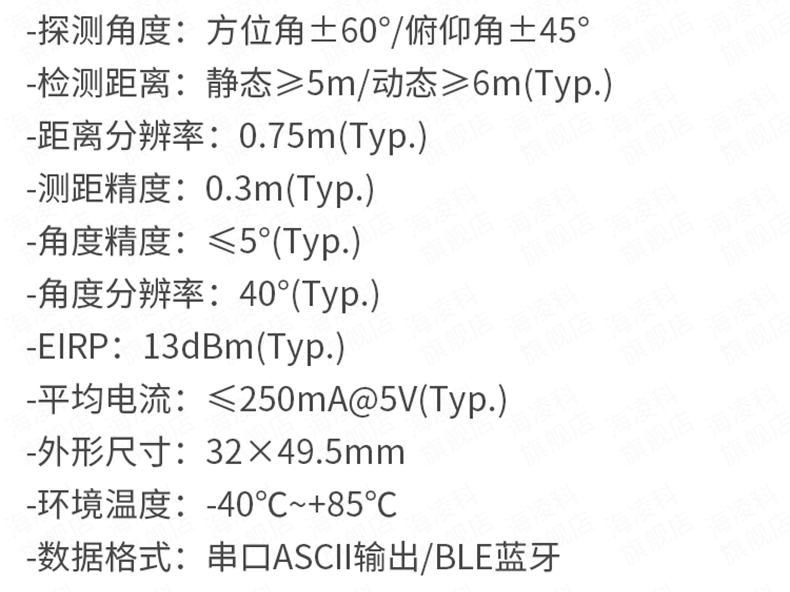

-探测角度:方位角土60°/俯仰角±45°

-检测距离:静态≥5m/动态≥6m(Typ.)

-距离分辨率:0.75m(Typ.)

-测距精度:0.3m(Typ.)

-角度精度:<5°(Typ.)

-角度分辨率:40°(Typ.)

-EIRP: 13dBm(Typ.)

-平均电流:<250mA@5V(Typ.)

-外形尺寸:32×49.5mm

-环境温度:-40°C~+85°C

-数据格式:串口ASCII输出/BLE蓝牙

引脚说明

PIN1:PWR,5V;PIN2:GND,接地;

PIN3: TX; PIN4:RX

PIN5:3.3V/调试电源;PIN6:GND,接地;

PIN7:TX2,数据上报&命令应答;

PIN8:RX2,命令接收

PIN9~PIN12:预留

注意:串口与模块需共地,否则无法接收数据。
