HLK-W801
  • HLK-W801

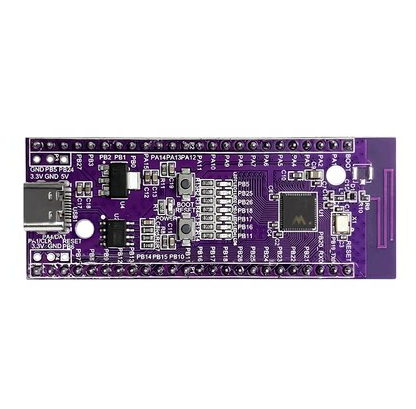

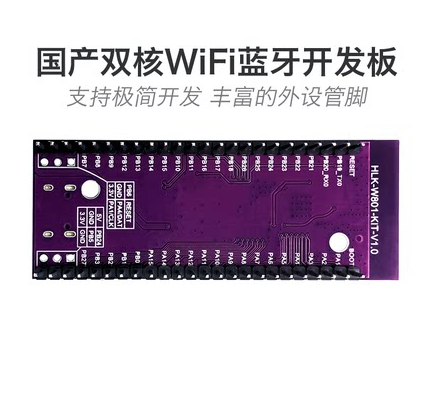

W801开发板 双核32位WiFi+BT/BLE蓝牙双模 无线通讯MCU芯片系统板

浏览次数 : 8598

样机申请 资料下载 技术支持 在线购买

微信扫码咨询

微信扫码前往商城

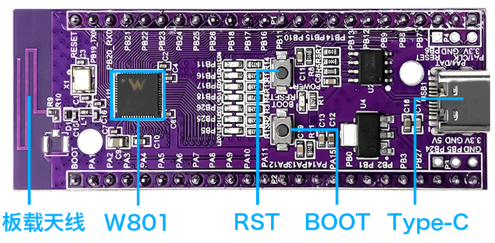

产品介绍:W801开发板是基于联盛德W801芯片开发的一款开发板,主要用于快速开发和调试基于W801芯片的各种物联网应用方案。开发板上集成了必要的硬件资源,为开发者提供了一套完整的开发环境,包括硬件接口、调试工具以及配套的软件开发工具包(SDK)。通过这块开发板,开发者可以便捷地进行硬件原型制作、软件编程、网络配置和产品功能验证等任务,加速产品的研发周期和市场投放。

产品特点:

-频率范围:2.412GHz-2.484GHz,5.180GHz -5.825GHz

-集成双模无线通信:开发板搭载的W801芯片支持WIFI和蓝牙双模通信,能够实现物联网设备间的无线互联。

-高性能处理器:采用了32位高性能微处理器,能够满足复杂的运算和控制需求。

-低功耗设计:延续了联盛德微电子在低功耗方面的优势,具备优秀的待机和工作状态下的电能管理。

-丰富的接口:提供多种接口资源,如串行接口(USART/SPI/I2C)、GPIO以及可能的ADC/DAC、PWM等接口,便于连接各种外部设备和传感器。

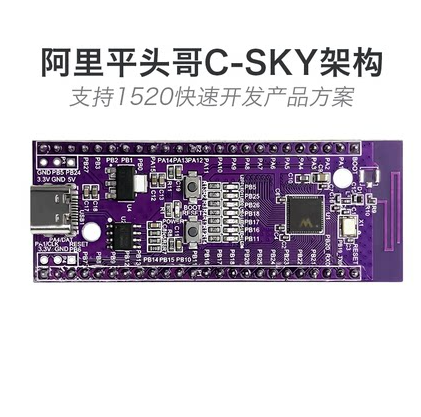

-易于上手:配合友好的开发环境和详细的文档支持,如支持平头哥CDK开发环境,使开发者能够快速进行应用开发和调试。

-安全性高:考虑到物联网应用的安全需求,W801芯片和开发板可能集成了相应的安全功能,以保障数据传输和设备安全。

-扩展性强:开发板设计时通常会预留一定的扩展接口和插槽,方便开发者根据实际需求添加额外的功能模块。

-OTA功能:支持OTA(Over-The-Air)在线升级功能,使得软件更新更加便捷。

-广泛应用场景:适用于智能家居、智能硬件、电工照明、智能家电等多个物联网细分领域的产品原型开发。


规格参数:

**技术参数**

芯片外观:QFN56封装,6mm×6mm


**MCU特性**

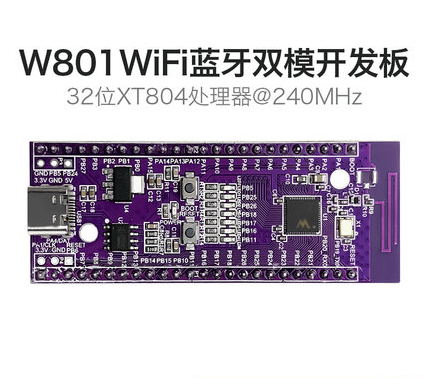

-集成32位XT804处理器,工作频率240MHz,内置DSP、浮点运算单元与安全引擎

-内置2MB Flash&288KB RAM

-集成PSRAM接口,支持最高64MB外置存储器

-集成6路UART高速接口

-集成4路16比特ADC,最高采样率1KHz

-集成1个高速SPI接口(从接口),支持最高50MHz

-集成1个主/从SPI接口

-集成1个SDIO_HOST接口,支持SDIO2.0、SDHC、MMC4.2

-集成1个SDIO_DEVICE,支持SDIO2.0,最高吞吐率20OMbps

-集成PSRAM扩展接口,最大支持64Mbyte

-集成1个I2C控制器

-集成GPIO控制器,最多支持44个GPIO

-集成5路PWM接口

-集成1路Duplex l2S控制器

-集成LCD控制器,支持4x32接口

-集成1个7816接口

-集成15个Touch Sensor


**安全特性**

-MCU内置Tee安全引擎,代码可区分安全/非安全世界

-集成SASC/TIPC,内存及内部模块/接口可配置安全属性,防止非安全代码访问

-启用固件签名机制,实现安全Boot/升级

-具备固件加密功能,增强代码安全

-固件加密密钥使用非对称算法分发,增强密钥安全性

-硬件加密模块RC4256、AES128、DES/3DES、SHA1/MD5、CRC32、2048 RSA,真随机数发生器


**WiFi特性**

-支持GB15629.11-2006,IEEE802.11 b/g/n

-支持WiFi WMM/WMM-PS/WPA/WPA2/WPS

-支持EDCA信道接入方式

-支持20/4OM带宽工作模式

-支持STBC、GreenField、Short-GI,支持反向传输

-支持AMPDU、AMSDu

-支持EDCA信道接入方式

-支持IEEE802.11n McS 0~7.MCS32物理层传输速率档位,传输速率最高到15OMbps

-2/5.5/11Mbps速率发送时,支持Short Preamble

-支持HT-immediate Compressed Block Ack、NormalAck.No Ack应答方式

-支持CTS to self

-支持Station.Soft-AP.Soft-AP/Station功能


**蓝牙特性**

-集成蓝牙基带处理器/协议处理器

-支持BT/BLE双模工作模式

-支持BT/BLE4.2协议


**低功耗模式**

-3.3V单电源供电

-支持WiFi节能模式功耗管理

-支持工作、睡眠、待机、关机工作模式

-待机功耗小于1OuA
