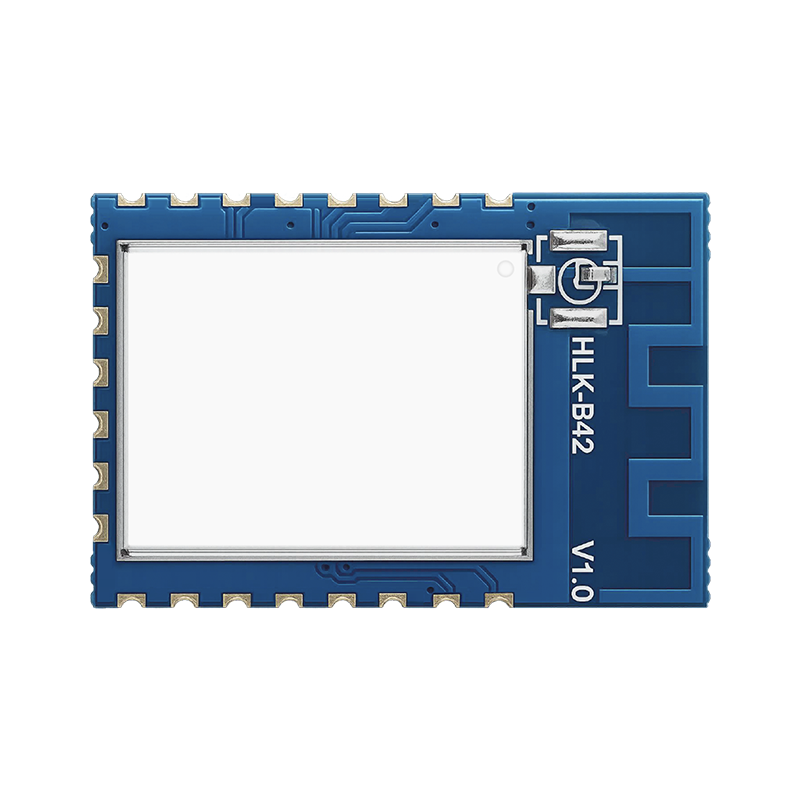

商品简介：HLK-B42是海凌科电子研发的基于BLE5.3的蓝牙-串口与CAN双向透传模块，采用双核处理器架构，支持50K~1Mbps CAN波特率，空旷环境下蓝牙传输距离可达40~100m。模块可作为蓝牙从机使用，支持同时被多个主机连接，自动完成CAN和蓝牙（GATT）之间的双向数据转发，使传统CAN设备轻松实现蓝牙无线传输功能。
微信扫码咨询
微信扫码前往商城
产品介绍：
HLK-B42是海凌科电子研发和生产的一款基于BLE5.3的蓝牙-串口与CAN双向透传模块，采用双核处理器架构（CM33主核+32-bit RISC蓝牙协议核），可使各类具备CAN接口的设备便捷、高效地实现蓝牙无线数据收发。
模块可设置为蓝牙从机设备来使用，从机支持同时被多个主机连接。使用本模块的CAN-蓝牙双向透传功能，用户不需要了解复杂的蓝牙协议栈，只需将设备的CAN接口连接到本模块，模块将自动完成CAN和蓝牙（GATT）之间的双向数据转发，相当于用户的CAN总线和蓝牙设备之间的桥梁。
支持AT命令模式，可通过串口或蓝牙AT命令查询或设置模块参数，如设备名称、串口波特率、CAN参数、转换模式等。提供丰富的测试工具和使用文档，包括手机APP Demo，方便用户快速上手。
产品特点：
- 双核处理器架构，CM33内核主频最高156MHz，32-bit RISC内核运行蓝牙协议栈
- 基于BLE5.3标准，速度更快，传输距离更远，空旷环境下可达40~100m
- 支持CAN-蓝牙/串口双向透传，CAN波特率50K~1Mbps，支持常见波特率及自定义
- 三种协议转换模式：透明转换、透明带ID转换、标准转换，灵活适配不同应用场景
- 支持无线配置模块参数，通过蓝牙APP即可完成参数设置
- 支持CAN滤波功能，可设置标准帧/扩展帧过滤及自定义帧ID白名单（最多64条）
- 支持串口升级和蓝牙OTA无线升级，方便功能迭代
- 默认板载高品质天线，可选配外接天线
- 内置Watchdog，长时间运行稳定可靠
- 宽工作电压2.9~3.6V，典型值3.3V
- 串口波特率支持1200~921600bps
- 支持绑定加密及PASSKEY ENTRY方式配对
- 尺寸24×16×2mm，贴片封装
蓝牙参数
| 项目 | 规格 |
|---|---|
| 蓝牙标准 | BLE5.3 |
| 频率范围 | 2.412~2.484GHz |
| 发射功率 | -20~10dBm（可调） |
| 接收灵敏度 | -92dBm |
| 空旷传输距离 | 40~100m |
| 连接数 | 1（从机支持同时被多个主机连接） |
| 广播间隔 | 50~2000ms |
| 连接间隔 | 7.5~4000ms |
CAN参数
| 项目 | 规格 |
|---|---|
| CAN波特率 | 50K~1000Kbps（支持自定义） |
| 帧类型 | 标准帧（11位ID）/ 扩展帧（29位ID） |
| CAN ID范围 | 标准帧 0~7FF，扩展帧 0~1FFFFFFF |
| 转换模式 | 透明转换 / 透明带ID转换 / 标准转换 |
| 传输方向 | 双向 / CAN到蓝牙&串口 / 蓝牙&串口到CAN |
| CAN工作模式 | 正常 / 只听 / 回环 |
| 滤波模式 | 关闭 / 只接收标准帧 / 只接收扩展帧 / 自定义 |
| 滤波白名单 | 最多64条 |
串口参数
| 项目 | 规格 |
|---|---|
| 波特率 | 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400, 460800, 921600 |
| 数据位 | 8 |
| 停止位 | 1 |
电气与环境参数
| 项目 | 规格 |
|---|---|
| 供电电压 | DC 2.9~3.6V（典型3.3V） |
| 供电能力要求 | >200mA |
| IO输出 | 2.9~3.3V，最大8mA |
| 平均工作电流 | 23mA（默认设置参考值） |
| 工作温度 | -40~120°C |
| 存储温度 | -40~85°C / 5%~90%RH不凝结 |
机械尺寸
| 项目 | 规格 |
|---|---|
| 外形尺寸 | 24mm × 16mm × 2mm |
| 天线类型 | PCB板载天线（可选配外接天线） |
| 封装形式 | 贴片 |
引脚定义
| 引脚 | 名称 | 类型 | 说明 |
|---|---|---|---|
| 1 | RST | I | 芯片使能，高有效，低电平复位 |
| 8 | VCC | P | 3.3V电源 |
| 9 | PD0 | I/O | 透传串口（RX脚） |
| 10 | PD1 | I/O | 透传串口（TX脚） |
| 15 | GND | P | 地 |
| 19 | DRX/PB4 | I/O | 调试串口（RX脚） |
| 20 | DTX/PB5 | I/O | 调试串口（TX脚） |
| 21 | PA4 | I/O | CAN接收引脚（外部接CAN收发器） |
| 22 | PA5 | I/O | CAN发送引脚（外部接CAN收发器） |
| 5 | PB9 | I/O | ESO按键，进入AT指令模式/恢复出厂设置 |
