海凌科B40主从一体蓝牙 小尺寸支持低功耗100米传输 11/23/2020 2:42:58 PM

作为海凌科升级版的蓝牙模块HLK-B40 ,上篇文章发布之后,后台咨询B40模块的客户不断增多,其中咨询最多的几个问题就Mesh组网、蓝牙主从连接与模块功耗问题。海凌科官方微信:HLKtech09

蓝牙模块 主从一体超小尺寸支持低功耗100米传输距离

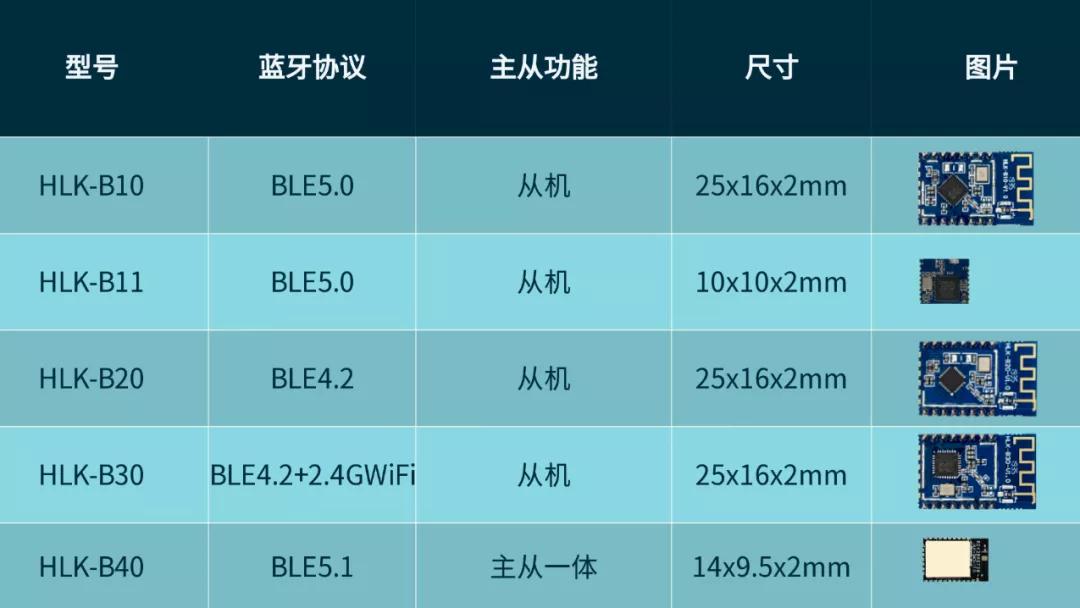

相较于海凌科四款蓝牙模块B10、B11、B20、B30,HLK-B40是唯一一款主从一体的蓝牙模块,在体积上可与小尺寸蓝牙B11媲美,价格上也是占尽优势,可广泛应用于智能家居、智能穿戴设备、消费类电子、智慧医疗和汽车设备等领域。

蓝牙模块 主从一体超小尺寸支持低功耗100米传输距离



从上图可以看出,B40优越性明显,率先采用了BLE5.1技术,做到了更小的尺寸,更低的功耗,更远的传输距离。还不了解B40的朋友,可以点击下面连接跳转阅读,内含海凌科蓝牙收发传输 距离测试视频,直线传输距离达到100米。

海凌科首款主从一体蓝牙模块B40 超小尺寸支持蓝牙mesh组网

今天这篇文章将会对B40一些详细功能作具体讲解,大家可以两篇文章结合来了解。

主从一体

主机:通过扫描从机广播来发现从机设备

从机:广播自身的信息,可被20个主机设备同时连接。

B40最大的特点就是做到了主从一体,相较于其它蓝牙模块都是单一角色,B40是多个角色的混合体,做主机的同时也可以用作多个从机。如果客户需要B40主从功能同时使用,B40也可以实现,这种情况下,需要定制,提前设置好数据传输通道,才能达到比较好的效果。所以B40真正做到了主从一体,在角色这块没有过多的限制,海凌科B40蓝牙模块模块默认为从机模式,可通过AT+ROLE命令切换设置。

B40低功耗实测

休眠状态:平均电流:6.1μA

使能休眠:50~80μA

禁用休眠:4~5mA

B40 基于BLE5.1技术开发,支持低功耗,且可在多个方面上灵活配置来进一步降低功耗。除了上篇文章提到的通过调整发射功率、调整广播间隔和连接间隔外,通过开启自动休眠也能达到降低功耗的作用,模块增加了休眠状态输出引脚和输出两个引脚来实现,休眠状态平均电流:6.1μA。

如下是本模块在默认设置下的工作电流实测数据,使能休眠:50~80μA,禁用休眠:4~5mA,数据仅供参考,不同设置和工作场景下工作电流会有不同,可根据具体应用场景调整设置,在功耗和性能之间做出平衡。

蓝牙模块 主从一体超小尺寸支持低功耗100米传输距离

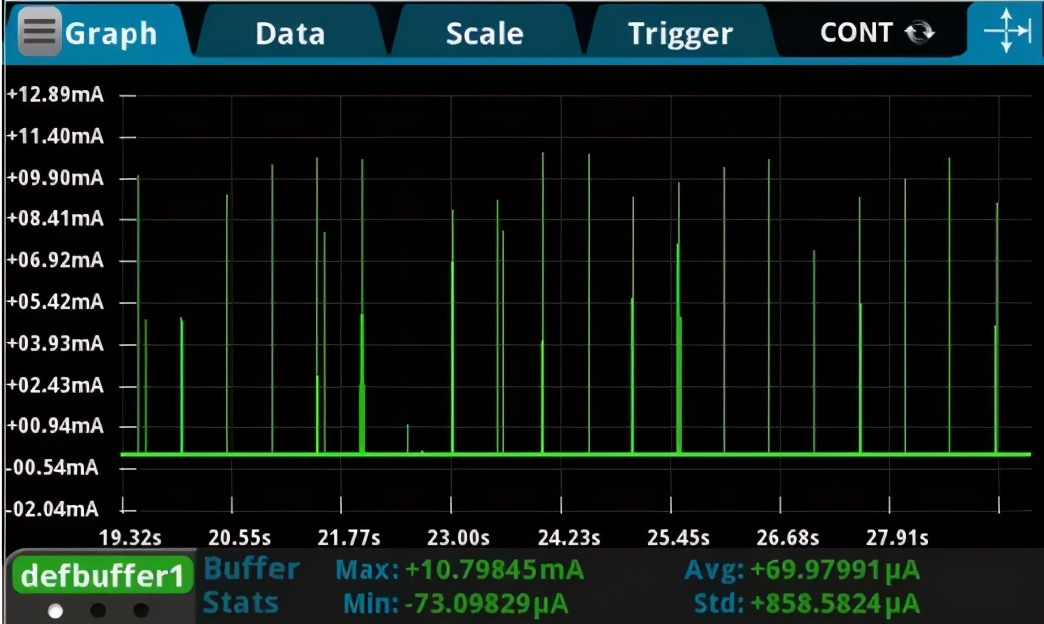

使能低功耗休眠状态下的工作电流图示

蓝牙模块 主从一体超小尺寸支持低功耗100米传输距离

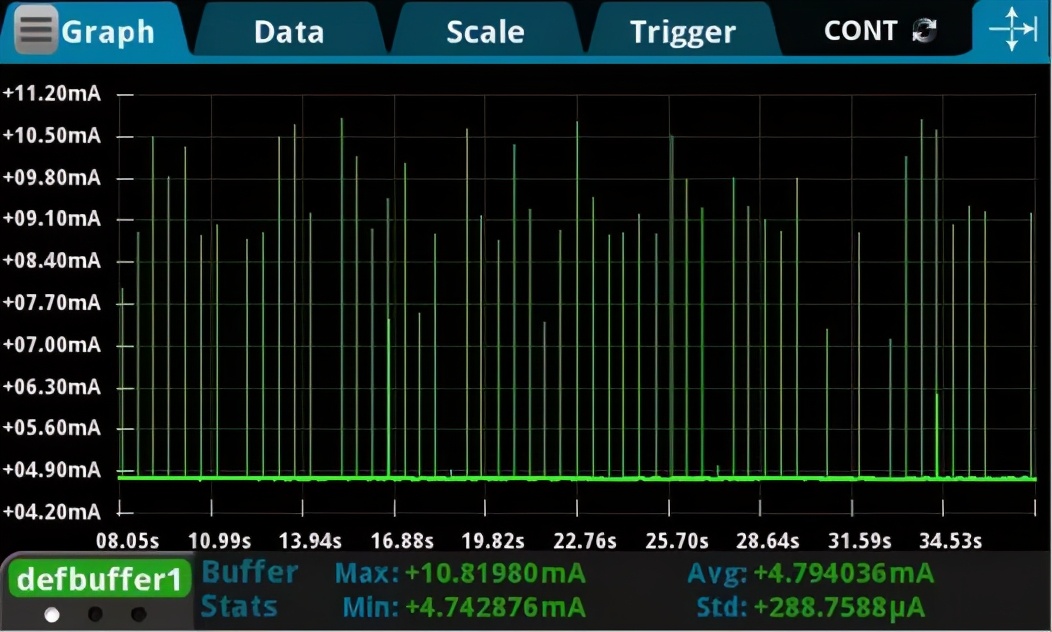

禁用低功耗休眠状态下的工作电流图示

蓝牙模块 主从一体超小尺寸支持低功耗100米传输距离

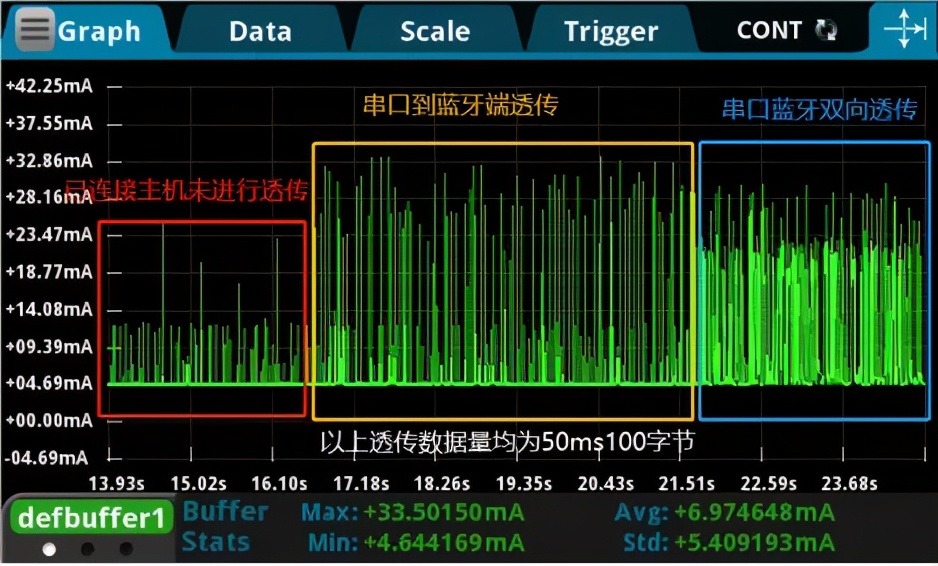

各个透传方式电流数据对比

工作状态

透传模式:透传模式下时,模块会将串口数据和蓝牙连接的数据进行双向透传。

AT命令模式:可通过串口向模块发送AT命令,来查询和设置模块的参数。

HLK-B40模块有透传模式(默认)和AT命令模式两种工作状态,在多对一的连接下,从机模块的串口接收到的数据将会通过蓝牙转发到每一个已连接的主机设备上,每个相连的主机设备发来的数据也都将转发到从机模块的串口。当退出透传模式进入AT模式,不会对蓝牙连接状态产生影响。

供电加密设置

供电方式:电源供电和电池供电二选一

加密方式:配对绑定(默认关闭)

B40模块设计有两种供电方式,电源供电和电池供电二选一。在使用B40时可选择开启配对绑定功能,模块默认是关闭的,开启后可增加安全性,通讯会被加密,第三方无法监听,从机或主机模式下都是有效的。当从机设置了配对码,主机连接时输对配对码才能连接,不仅保证了数据的安全性,更杜绝非法用户连接。


B40特点总结:

  1. B40主频48MHz,32位 ARM Cortex M3内核,基于BLE5.1技术,覆盖了之前所有海凌科蓝牙功能;

  2. 快速稳定的蓝牙-串口透传,串口波特率可达921600;

  3. 主从一体蓝牙,可设置为主机或从机模式,支持绑定加密;

  4. 蓝牙从机模式下可被最多20个主机设备同时连接,支持自定义广播数据;

  5. 基于BLE5.1速度更快,传输距离更远,实测空旷环境下可达40~100m

  6. 支持低功耗模式,休眠电流最低可达6uA,支持自定义连接和广播间隔;

  7. 蓝牙发射功率可调,最高可达10dBm ,接收灵敏度可达-95dBm

  8. 支持OTA蓝牙无线升级模块固件,无线配置模块参数;

  9. 默认板载高品质陶瓷天线,比普通天线底座更小,在模块上只有一个小白点,提升传输距离,模块也支持外接天线;

  10. 内置Watchdog(看门狗),长时间运行可靠;

  11. 宽工作电压 1.8~4.2V,典型值 3.3V,电压推荐3.3V,模块的参数数据测试以3.3V条件下测试得出,如果用低电压,模块的性能将会受到影响;

  12. 丰富的输出引脚,可提供灵活深入的软硬件定制开发服务;B40将模块使用的主芯片所有的功能引脚都引了出来,如:UART,I2C,SPI,最多15个GPIO,最多4路ADC,最大6路PWM。一个引脚可以被开发出多个功能,需要注意的是:一个引脚一个时刻只能有一种功能,比如该引脚做了PWM就不能用作其它功能。

  13. Mesh组网B40可通过天猫精灵作为中继,将设备直接组成一个局域网。B40对接阿里天猫精灵IoT平台,平台支持的功能B40都可以实现,目前在灯和插座上已经有成熟应用。

B40上市标志着海凌科蓝牙模块产品矩阵逐渐完善,满足客户需求的蓝牙模块海凌科都有,欢迎有需求的客户与我们的业务员联系。
